VG10 laminát – plochá ocel

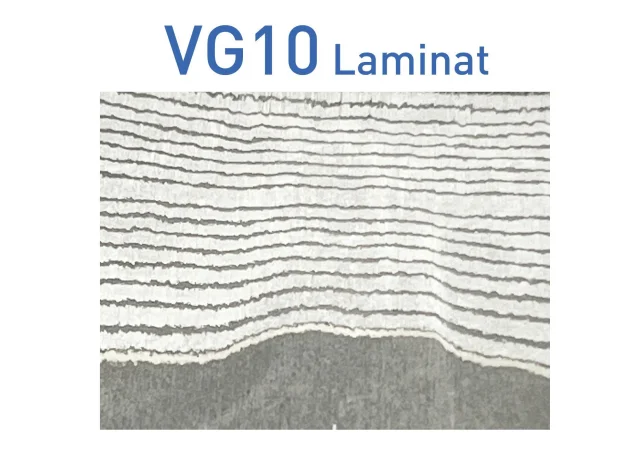

Struktura hotové laminátové oceli odpovídá struktuře klasického damašku po prvotním svařování v ohni. Složky slitiny řezné vrstvy VG10 odpovídají oceli s materiálovým číslem 1.4528, zatímco boční vrstvy z nerezové oceli tepelným zpracováním nemění své vlastnosti, jako je tvrdost a pružnost.

Nejedná se o produkt z Alliexpressu, ale o originální produkt TAKEFU!!

Tuto ocel vakuově kalíme s podmražením na tvrdost cca 61 HRC! Využíjte našich služeb kalení zde Kalení čepelí - materiál zakoupený u nás (včetně damaškových čepelí)

Vzhledem k centrální řezné vrstvě je laminát VG10 vhodný pouze pro oboustranně broušené čepele, protože v případě klínového broušení není řezná hrana ve středu materiálu a v případě silně asymetrického broušení jsou buď částečně, nebo zcela odstraněny boční vrstvy. Rovněž u asymetrického broušení nemusí být poloha břitu na vrstvě VG-10. Je třeba také poznamenat, že pohled na vzorek vrstvy lze velmi dobře kontrolovat a zdůraznit typem broušení. Případné chyby při broušení a nepřesnou práci však lze snadno rozpoznat i podle paralelních vrstev.


  Způsob výroby: Tavná metalurgie oceli VG10, boční vrstvy tavná metalurgie, vrstvy svařeny dohromady.
  Oblasti použití: Čepele nožů, šperky
  Vlastnosti v provozním stavu: VG10 kalitelná až do 60 HRC pro čepele nožů, nerezavějící, dobře drží ostří, snadno se čistí.
  Vlastnosti v dodaném stavu: žíhané na měkko, tvrdost max. 95 HRB
  Informace o zpracování: vhodný pro strojní zpracování, vhodný pro ruční zpracování, snadno leptatelný
  Vlastnosti při použití: dobré ostřící vlastnosti, dobré řezné vlastnosti, snadno se čistí, velmi dobré lešticí vlastnosti
  Tipy: tepelné zpracování by mělo být rozhodně provedeno hlubokým zmrazením, aby se využil plný výkonnostní rozsah oceli, brousitelné vodními/olejovými kameny, keramickými a diamantovými brousky

Úhel ostří minimálně do 25° (v závislosti na zbývající geometrii čepele a použití/manipulaci, viz poznámky výše)

Péče: stačí opláchnutí (s/bez mycího prostředku) a osušení, olejový film není nutný, jednoduché přeleštění pro zvýraznění vzoru vrstvy (možné v závislosti na hloubce leptání).

Tepelné zpracování doporučené výrobcem:
Předehřev 30 minut na 850°, potom ohřev na teplotu 1060° s výdrží maximálně 10 minut. Kalí se do oleje předehřátého na 50° a ihned podmražuje na -80° s výdrží 60 minut. Popouští se minimálně 120 minut při teplotě 150°. Takto zakalená ocel má tvrdost na jádru 61-62 HRC. Druhá složka svařence se kalením němění a při měření má stále tvrdost kolem 14 HRC
